Rescatando un manos libres Nokia AD-54

¿Cuántas veces no ha pasado que deje de funcionar uno de los auriculares? Sin previo aviso, el manos libres de mi móvil dejó de escucharse en estéreo, y es algo que me molesta (¿y a quién no?). Normalmente si los auriculares son malos ni me molesto en arreglarlos, o ni me molesto en postearlo (buscar el corte en el cable, cortar y empalmar más misterio), pero este ha resultado ser un problema más curioso. Este es el modelo en cuestión (Nokia AD-54).

Nokia AD-54 en su hábitat natural (enredado)

El problema puede estar en cualquier parte, normalmente cerca de algún conector o del auricular. Para descartar  los auriculares, desenchufamos los mismos del manos libres (la pieza cuadrada negra) y probamos otros. Sigue sin escucharse nada, y además cuando se fuerza el conector hacia un lado se escucha a veces. Ya tenemos rodeado al enemigo, y está dentro de la cajita negra, así que habrá que desmontarla.

He aquí el problema, en algún lugar de sus entrañas

Y a pesar de ser una caja negra, y que por definición no debería importarnos su funcionamiento, vamos a hacer la excepción. Después de darle un millón de vueltas, y de forzarlo por cada sitio que podía, descubro su punto flaco: los botones. Se mete una tarjeta de plástico y se despegan con cuidadín de no partirlos.

La puerta de atrás del manos libres

Me encantan esos tornillitos

Después de quitarlos quedan a la vista unos preciosos tornillos que nos dejan acceder a su interior con mucha elegancia.

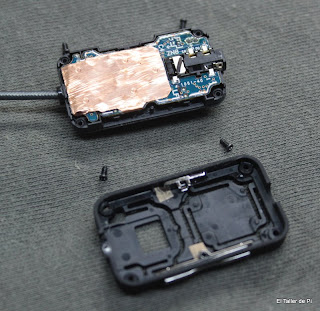

El interior del bichejo

Como al mover el conector hacia un lado se escucha, uno piensa en que las pletinas de dentro se han podido ensuciar o quedar muy separadas.

Conector que da por saco, con sus dos de sus pletinas a la vista

Después de limpiarlas y juntarlas un poco la cosa sigue igual, así que vamos a buscar el problema por otro sitio. Para usar el polímetro habría que usar un minijack virgen o desmontar el auricular que no funciona, pero todo eso me da pereza, así que me coloco el auricular en la oreja, pongo música en el móvil y puenteo los contactos tal que así:

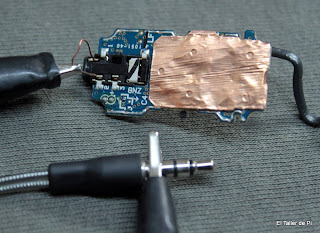

Montaje experimental con el puente y todo.

El contacto de más a la derecha es el problemático. El del centro funciona bien y los dos contactos de la izquierda unidos por el puente de cobre son el hilo común de los auriculares. Al insertar el minijack estos quedan en contacto y el móvil sabe que hay unos auriculares conectados. Al puentearlos lo engañamos para que reproduzca la música por el manos libres y podamos ir buscando la zona del circuito a la que aun le llega la señal del auricular "malo".

Tocando con el minijack sobre la soldadura del contacto no suena, pero en un punto más allá del circuito si. Forzando un poco se ve como la pista donde está la soldadura ha saltado. He aquí el verdadero problema.

La pista levantada es el problema.

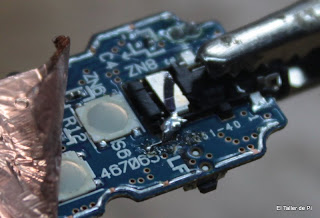

Un hilito de cobre, estaño, y a correr.

Pues nada, con un hilo finito de cobre se rehace la pista dañada y se suelda. Perfecto, ya se puede volver a cerrar :)
